размеры криогенной трубной системы
Габаритные размеры криогенной трубной системы
Криогенные трубопроводы для жидкого азота
Образцы тройника и гибкого рукава в составе криогенной трубной системы DN20

Трубопроводы предназначены для подачи жидкого азота в криохранилищах или на пищевом производстве; для подачи жидкого азота, аргона, кислорода, сжиженного природного газа к криогенным насосам и для других задач.

Трубопровод криогенный с экранно-вакуумной изоляцией
Трубопровод криогенный Ду20 с экранно-вакуумной изоляцией, соединение «шип»

Соединение «паз»
криогенный отвод с соединением паз
Отвод с соединением «паз»

Система состоит из отдельных секций (жёсткие и гибкие трубы, отводы, тройники, кресты, заглушки, клапан отвода пара, арматурные узлы) которые соединяются между собой байонетными (кламповыми) соединениями. Конструкция элементов выполнена таким образом, чтобы минимизировать теплопритоки к жидкости и уменьшить испарение продукта.

Изображение гибкого металлорукава с экранновакуумной изоляцией в разрезе
Изображение гибкого металлорукава с экранновакуумной изоляцией в разрезе
Гибкий криогенный трубопровод (металлорукав) с экранно-вакуумной изоляцией
МР-ВИ-DN16/1/321-П-П-1800 Гибкий криогенный трубопровод (металлорукав) с экранно-вакуумной изоляцией DN16, L=1800мм, присоединения: патрубки под сварку 20х2мм

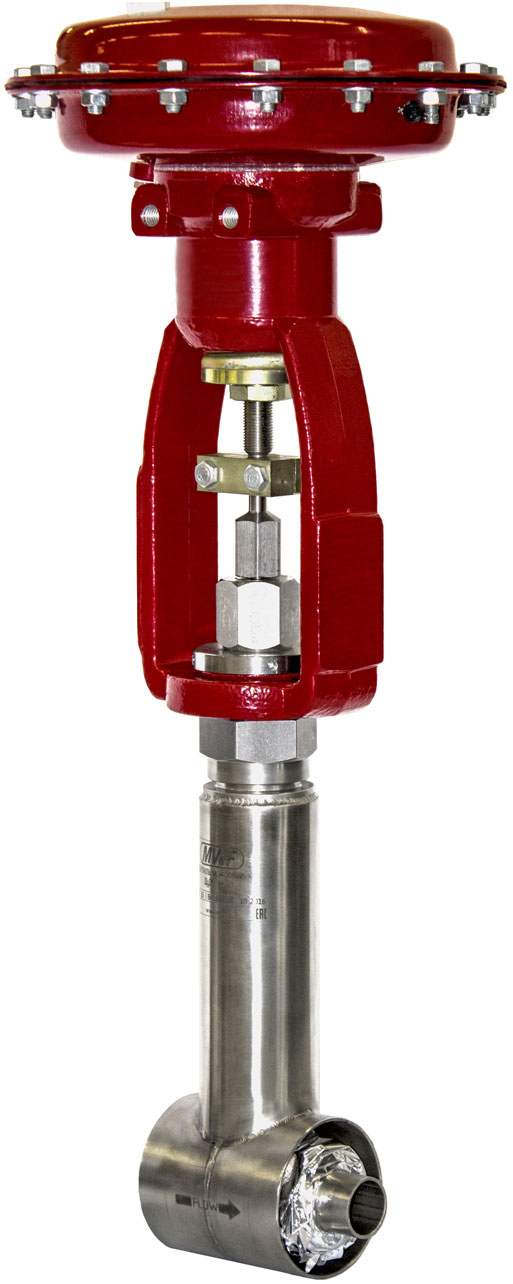

Вентиль криогенный с экранно-вакуумной изоляцией
Вентиль криогенный Ду25 Ру40 (DN25 40bar) с экранно-вакуумной изоляцией и установленным мембранным исполняющим механизмом (нормальнозакрытым пневмоприводом); исполнение под сварку с криогенным трубопроводом

Криогенные трубные системы производятся нашей компанией на собственном специально оборудованном участке. Все секции проходят длительную откачку с подогревом. Для откачки применяется турбомолекулярный насос и азотная ловушка. Все сварные швы проходят контроль гелиевым течеискателем. В межтрубном пространстве расположены многослойный экран, геттер и крио-адсорбционная секция. Уровень вакуума 10-6 мбар. За счёт отработанной технологии производства, качество продукции не уступает импортным аналогам а срок поставки и цена значительно привлекательнее.

Для оформления заказа на криогенную трубную систему пришлите аксонометрическую схему, на которой будут показаны источник жидкости и потребители. Укажите расход жидкости и режим для каждого из потребителей.

фотография криогенного трубопровода
фотография криогенной системы
